油浸式試驗變壓器聯接被試品，工頻耐壓試驗時如何接線？
瀏覽：2774次 發布日期：2023-03-10 字號：大 中 小
高壓試驗變壓器新聞資訊
油浸式試驗變壓器連接被試品的工頻耐壓試驗時如何接線？技術《油浸式試驗變壓器連接被試品的工頻耐壓試驗時如何接線？》、油浸式試驗變壓器使用方法及充氣式試驗變壓器，油浸式試驗變壓器做被試品的工頻耐壓試驗時如何接線？來自于金通電氣檢測試驗技術，致立研發標準、穩定、安全的電力試驗設備。
揚州金通電氣是油浸式試驗變壓器相關產品及技術的制造廠家，如您遇到相關問題，可撥打0514-88779786咨詢！

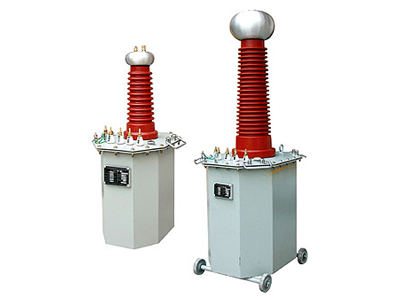

YDJ系列油浸式試驗變壓器，是金通電氣公司根據 《DL/T848.2-2004高壓試驗裝置通用技術條件-第2部分：工頻高壓試驗裝置》的試驗標準，專門研制生產的油浸式試驗變壓器，YDJ系列油浸式試驗變壓器具有體積小、重量輕、結構緊湊、功能全、通用性強和使用簡單、方便等特點，油浸式試驗變壓器廣泛適用于電力系統、工礦企業、科研部門、發電檢修部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，YDJ系列油浸式試驗變壓器是高壓預防性試驗中必不可少的重要專業設備。
YDJ系列油浸式試驗變壓器為單相變壓器，連結組I. I. 用工頻220V（10KVA以上為380V）電源接入XC∕TC（為生產的試驗變壓器專用設備，詳細資料請見其具體使用說明書）系列控制箱（臺），經操作箱內自耦調壓器（50KVA以上調壓器外附）調節至0-200V（或0-400V）電壓輸出至YDJ（試驗變壓器的初組繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

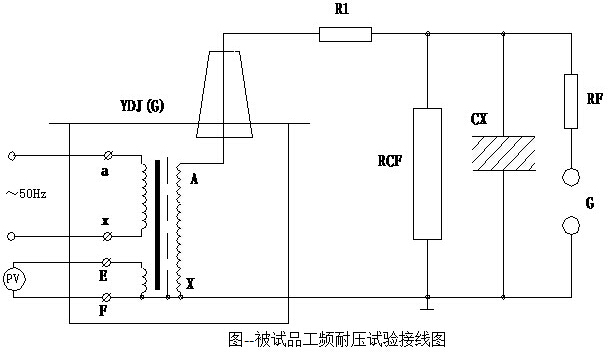

YDJ試驗變壓器做被試品的工頻耐壓試驗使用接線原理圖見下圖。
圖中：R1 – 限流電阻 RCF – 阻容分壓器 RF – 球間隙保護電阻
G – 球間隙 CX – 被試品
注：高壓尾必須可靠接地。
