直流高壓發生器測量時如何接線
瀏覽：2037次 發布日期：2020-08-05 字號：大 中 小
揚州金通電氣生產的ZGF-Z系列全智能直流高壓發生器廣泛適用于氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、斷路器等電氣設備直流高壓試驗。
產品別稱：

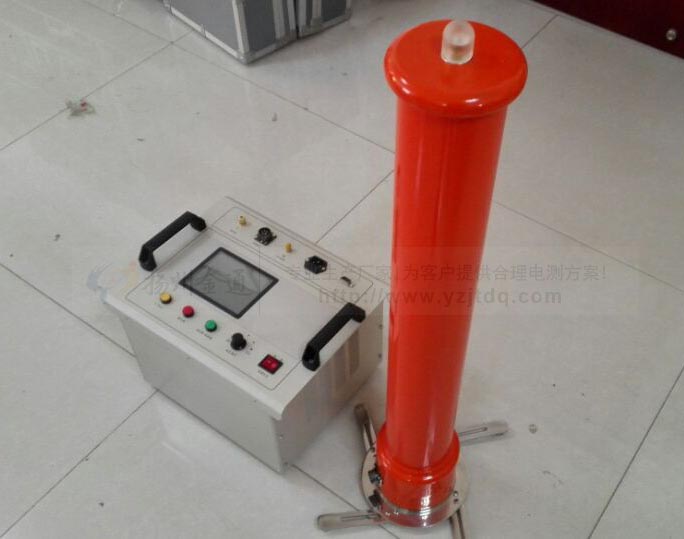

揚州金通電氣為您介紹直流高壓發生器測量時如何接線，直流高壓發生器是由控制箱、倍壓筒、放電棒以及微安表組成，在試驗時如何與試驗設備接線
1、控制箱接地端子：控制箱接地端子與倍壓筒接地端子及試品接地連接為一點后再與接地網相連。
2、中頻及測量電纜快速聯接插座：用于機箱與倍壓部分的聯接。聯接時只需將電纜壓下插頭順時針方向轉動到位,拆線時只需逆時針轉動電纜插頭。
3、過壓整定撥盤開關：用于設定過電壓保護值。撥盤開關所顯示單位為kV ，設定值為試驗電壓1.1倍。
4、電源輸入插座：將隨機配置的電源線與電源輸入插座相聯。(交流220V±10％，插座內自帶保險管。)
5、數顯電壓表：數字顯示直流高壓輸出電壓。
6、電源開關：向前按下，電源接通，紅燈亮。反之為關斷。
7、黃燈按鈕：此功能是專門為氧化鋅避雷器快速測量0．75UDc1mA用。綠燈亮時有效。當按下黃色按鈕后黃燈亮，輸出高壓降至原來0.75%，并保持此狀態。按下紅色按鈕，紅燈、綠燈均滅，高壓切斷并退出0．75倍狀態。
8、綠燈按鈕：高壓接通按鈕、高壓指示燈。在紅燈亮的狀態下，按下綠色按鈕后，綠燈亮紅燈滅，表示高壓回路接通，此時可升壓。此按鈕須在電壓調節電位器回零狀態下才有效。如按下綠色按鈕，綠燈亮紅燈仍亮，但松開按鈕率僧滅紅燈亮，表示機內保護電路已工作。
9、紅燈按鈕：紅燈亮，表示電源已接通及高壓斷開。在綠燈亮狀態下按下紅色按鈕，綠燈滅紅燈亮，高壓回路切斷。
10、電壓調節電位器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。
直流高壓發生器在接線的過程中，特別注意要做好接地工作，同時不同的被視頻接線方式也會稍微有所不同，因此電力工作者在接線的過程中，還需要查閱產品操作說明書，按照操作說明進行接線，以達到理想的測試精度。
