高壓試驗變壓器工作原理
瀏覽：1668次 發布日期：2020-10-14 字號：大 中 小

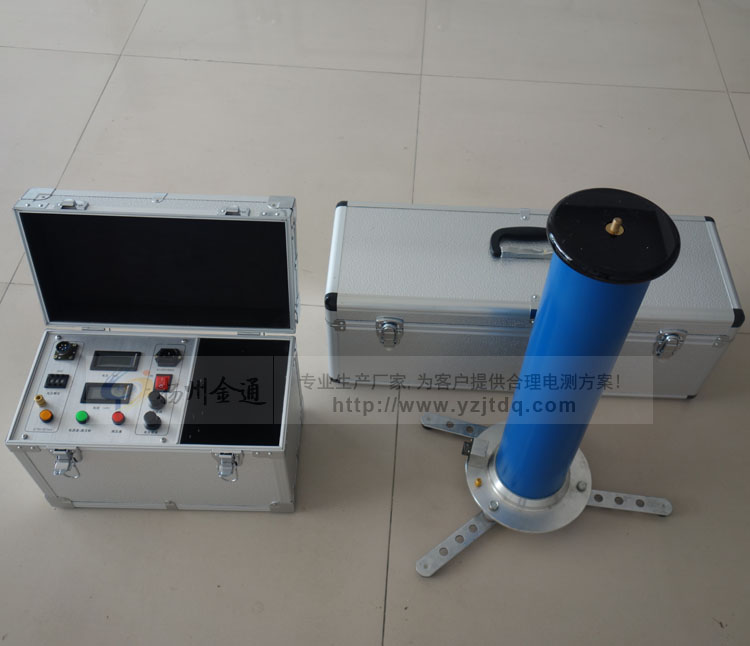

揚州金通電氣生產的ZGF-60kV/5mA直流高壓發生器是根據中國行業標準ZBF24003-90<便攜式直流高壓發生器通用技術條件>的要求，重新設計制造的新一 代便攜式直流高壓發生器。
ZGF-60kV/5mA直流高壓發生器適用于電力部門、企業動力部門對氧化鋅避雷器、電力電纜、發電機、變壓器、開關等設 備進行直流高壓試驗和泄漏電流試驗。
產品別稱：
揚州金通電氣為您介紹高壓試驗變壓器工作原理，高壓試驗變壓器采用單框芯式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方�！�
交直流高壓試驗變壓器為單相變壓器，聯結組標號I.I.用二頻220V（10KVA以上為380V）電源接入系列操作箱（臺），經操作箱內自耦調壓器（50KVA以上調壓器外附）調節至0-200V（或0-400V）
電壓輸出至YDJ試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。
1、單臺YDJ交直流高壓試驗變壓器的工作原理圖
2、單臺YDJ交直流高壓試驗變壓器工作原理圖，圖中高壓套管中裝有高壓硅堆，串接在高壓回路中作半波整流，以獲得直流高電壓。當用一短路桿將高壓硅堆短接時，可獲得工頻高電壓，作為交流輸出狀態，取消短路桿時，作為直流輸出狀態。
3、試驗變壓器三臺串級獲得更高電壓的結線原理圖。串級高壓試驗變壓器有很大的優越性，交直流高壓試驗變壓器因為整個試驗裝置由幾臺單臺試驗變壓器組成，單臺試驗變壓器輸出電壓容量小，電壓低、重量輕、便于運輸和安裝，它既然可串接成高出幾倍的單臺試驗變壓器輸出電壓組合使用，又可分開成幾套單臺試驗變壓器單獨使用。整套裝置投資小，經濟實惠。圖5中，在*級和第二級的每個單無試驗變壓器中都有一個勵磁繞組A1、C2和A2、C2。在三臺串級試驗變壓器基本原理圖中，低壓電源加在試驗變壓器I的；初級組a1×1組，單臺試驗變壓I、Ⅱ、Ⅲ的輸出電壓都是V。勵磁繞組A1、C1給第三級試驗IⅡ的初級繞組供電。交直流高壓試驗變壓器第二級試驗變壓器Ⅱ的勵磁繞組A2、C2給第三級試驗變壓器IⅡ的初級繞組供電。第二級試驗變壓器Ⅱ和第三級試驗變壓器Ⅱ的箱體分別處在對地為1V和2V的高電位上，氫箱體對地是絕緣的，交直流高壓試驗變壓器I的箱體是接地的。這樣*級、第二級、第三試驗變壓器對地的額定輸出電壓分別為1V、2V、3V、其額定容量分別為3P、2P、1P。 1、交流、交直流試驗變壓器：
將工頻電源輸入操作箱（或操作臺），經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理，在次級（高壓）繞組可獲得工頻高壓。此工頻高壓經高壓硅堆整流及電容濾波后可獲得直流高壓，其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。
